Mã sản phẩm
Mã đặt hàng
ST2011
Vật liệu
nhôm định hình

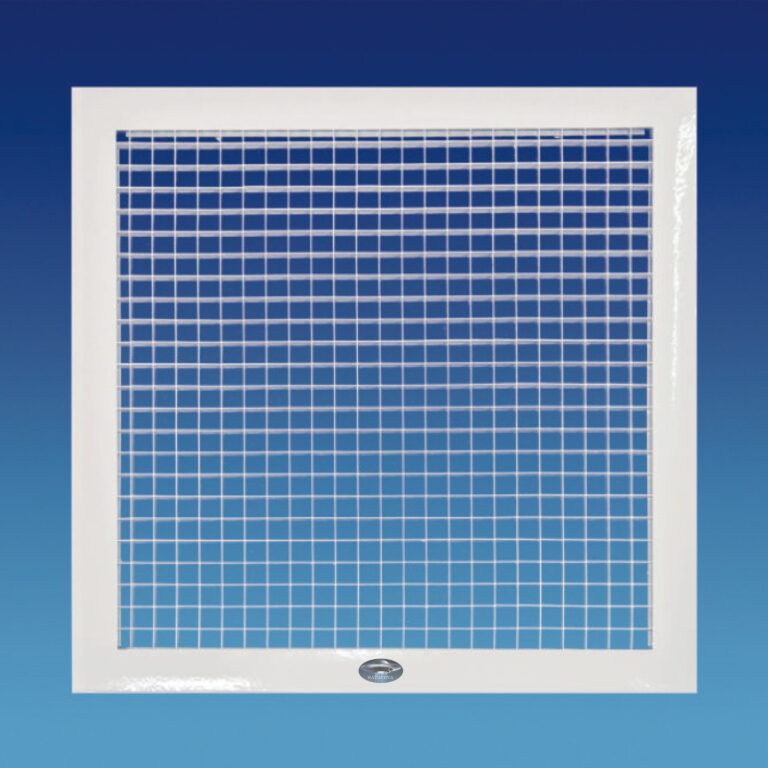

Hình ảnh
Description
- Thôngthường được dùng để làm cửa hút gió thải toilet.
- Vịtrí lắp đặt trên trần
- Cóthể gắn thêm van điều chỉnh lưu lượng gió.
VẬT LIỆU- MÀU SẮC:
– Cánh (lá), khung được làm bằng nhôm định hình nhẹ nhưng rất chắc chắn.
– Màu trắng sơn tĩnh điện mã màu tiêu chuẩn FF160/9005/C5. Những màu sắc theo yêu cầu khách hàng thì phải thông báo khi đặt hàng
1. Thông số vật lý:
|
Loại cửa |
Độ dày | KT Cổ | KT Mặt |
KT Box gió |
KT Tường |
KT mặt |
|
| Khung | Lá | W x H | W x H | ||||
|
EAG |
1.2mm |
0.5mm |
160×160 |
200×200 |
W + 10 H + 10 |
W + 15 H + 15 |
W + 40 H + 40 |
| 260×260410×410 | 300×300450×450 | ||||||
| 560×560 | 600×600 | ||||||
2. Thôngsố kỹ thuật:
| KT bề mặt (mm) | Vận tốc không khí ra khỏi miệng gió (m/s) | ||||||||||
| Diện tích (m2) | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | |
|
150×150 (0.023) |
Tiết diện (m2) | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 |
| Lưu lượng (m3/h) | 0.006 | 0.013 | 0.019 | 0.025 | 0.032 | 0.038 | 0.044 | 0.051 | 0.057 | 0.063 | |
| 23 | 46 | 68 | 91 | 114 | 137 | 159 | 182 | 205 | 228 | ||
| Khoảng cách (m) | 2.1 | 4.8 | 7.4 | 10.0 | 11.0 | 13.2 | 14.0 | 16.0 | 18.1 | 20.1 | |
| Độ ồn (dB) | < 15 | < 15 | < 17 | < 17 | < 19 | < 22 | < 23 | < 26 | < 28 | < 30 | |
|
200×200 (0.04) |
Tiết diện (m2) | 0.022 | 0.022 | 0.022 | 0.022 | 0.022 | 0.022 | 0.022 | 0.022 | 0.022 | 0.022 |
| Lưu lượng (m3/h) | 0.011 | 0.022 | 0.033 | 0.044 | 0.055 | 0.066 | 0.077 | 0.088 | 0.099 | 0.110 | |
| 40 | 79 | 119 | 158 | 198 | 238 | 277 | 317 | 356 | 396 | ||
| Khoảng cách (m) | 2.0 | 4.5 | 4.9 | 9.3 | 10.3 | 12.3 | 13.0 | 15.0 | 16.9 | 18.7 | |
| Độ ồn (dB) | < 16 | < 17 | < 19 | < 21 | < 21 | < 25 | < 25 | < 30 | < 32 | < 35 | |
|
250×250 (0.063) |
Tiết diện (m2) | 0.035 | 0.035 | 0.035 | 0.035 | 0.035 | 0.035 | 0.035 | 0.035 | 0.035 | 0.035 |
| Lưu lượng (m3/h) | 0.017 | 0.035 | 0.052 | 0.069 | 0.087 | 0.104 | 0.121 | 0.139 | 0.156 | 0.173 | |
| 62 | 125 | 187 | 249 | 312 | 374 | 437 | 499 | 561 | 624 | ||
| Khoảng cách (m) | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| Độ ồn (dB) | < 17 | < 19 | < 20 | < 23 | < 24 | < 27 | < 30 | < 31 | < 35 | < 37 | |
|
300×300 (0.09) |
Tiết diện (m2) | 0.050 | 0.050 | 0.050 | 0.050 | 0.050 | 0.050 | 0.050 | 0.050 | 0.050 | 0.050 |
| Lưu lượng (m3/h) | 0.025 | 0.050 | 0.074 | 0.099 | 0.124 | 0.149 | 0.173 | 0.198 | 0.223 | 0.248 | |
| 89 | 178 | 267 | 356 | 446 | 535 | 624 | 713 | 802 | 891 | ||
| Khoảng cách (m) | 2.2 | 5.0 | 7.8 | 10.4 | 11.5 | 13.8 | 14.6 | 16.7 | 18.9 | 20.0 | |
| Độ ồn (dB) | < 22 | < 22 | < 26 | < 29 | < 31 | < 35 | < 38 | < 41 | < 43 | < 43 | |
