Miệng gió

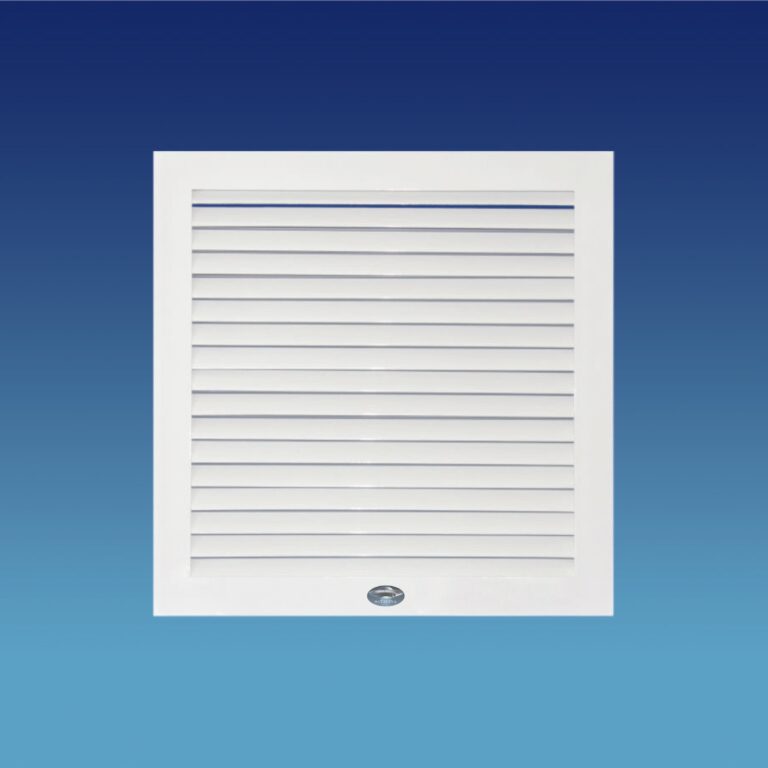

MIỆNG GIÓ LÁ SÁCH

Mã sản phẩm

Mã đặt hàng

ST2006

Vật liệu

nhôm

Ứng dụng

Hình ảnh

Description

Thôngthường được dùng để làm cửa cấp gió hoặc hút gió.
Vịtrí lắp đặt trên tường hoặc trần.
Cóthể gắn thêm phin lọc gió.

VẬT LIỆU- MÀU SẮC:

– Cánh (lá), khung được làm bằng nhôm định hình nhẹ nhưng rất chắc chắn.

– Màu trắng sơn tĩnh điện mã màu tiêu chuẩn FF160/9005/C5. Những màu sắc theo yêu cầu khách hàng thì phải thông báo khi đặt hàng.

1. Thông số vật lý
Loại cửa	Độ dày		KT Cổ	KT Box gió	KT Tường	KT mặt
	Khung	Lá	W x H
BAG	1.2mm	1.0mm	400×150	W + 10	W + 20	W + 60
			450×150
			500×150	H + 10	H + 20	H + 60
			500×200

2. Thông số kỹ thuật:

Diện tích (m2)	KT cổ (mm)	Vel. (m/s)	2	2.5	3	3.5	4	5	6
		Vel. Press (mmAq)	0.25	0.4	0.55	0.75	1.0	1.55	2.2
		Neg. SP (mmAq)	0.9	1.5	2.2	3.1	4.1	6.5	9.3
0.025	250×100	CMH	180	225	270	315	360	450	540
0.025	200×125	NC	< 20	11	17	23	30	37	42
0.03	300×100	CMH	216	270	324	378	432	540	648
0.03	200×150	NC	< 20	12	18	25	32	39	44
0.04	400×100	CMH	288	360	432	504	576	720	864
0.04	250×150	NC	< 20	15	23	29	34	42	46
0.045	350×125	CMH	324	405	486	567	648	810	972
0.045	300×150	NC	< 20	15	23	29	34	42	46
0.05	350×150	CMH	36	450	540	630	720	900	1080
0.05	250×200	NC	< 20	15	23	29	34	42	46
0.06	600×100	CMH	432	540	648	756	864	1080	1296
0.06	400×150	NC	< 20	17	24	31	36	44	48
0.075	600×125 350×200	CMH	540	675	810	945	1080	1350	1620
0.075	500×125 300×250	NC	< 20	18	25	31	36	44	50
0.09	700×125 400×200	CMH	648	810	972	1134	1296	1620	1944
0.09	550×125 350×250	NC	< 20	19	27	34	38	45	51
0.1	750×125 450×200	CMH	720	900	1080	1260	1440	1800	2160
0.1	650×150 400×250	NC	11	20	27	34	39	46	52
0.12	900×125 450×250	CMH	864	1080	1296	1512	1728	2160	2592
0.12	750×150 350×300	NC	12	22	29	35	41	48	54
0.128	850×150 500×250	CMH	922	1152	1382	1612	1843	2304	2765
0.128	600×200 400×300	NC	13	23	29	35	42	48	55
0.135	1200×125 450×300	CMH	972	1215	1458	1700	1944	2430	2916
0.135	900×150 450×350	NC	13	23	29	35	42	48	55
0.18	900×200 600×300	CMH	1296	1620	1944	2268	2592	3240	3888
0.18	750×250 450×400	NC	14	23	30	36	42	49	56
0.27	750×350 600×450	CMH	1944	2430	2915	3402	3888	4860	5732
0.27	650×400 550×500	NC	14	23	30	36	42	50	57
0.36	1200×300 750×450	CMH	2592	3240	3888	4536	5184	6480	7776
0.36	900×400 600×600	NC	15	25	31	38	44	51	59
