Miệng gió

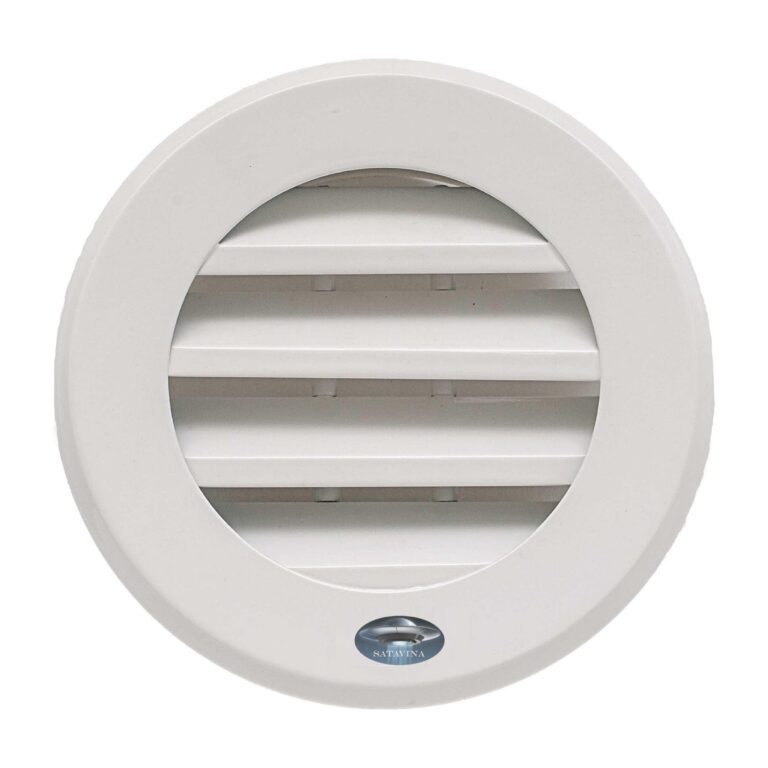

MIỆNG GIÓ LOUVER TRÒN

Mã sản phẩm

Mã đặt hàng

ST2029

Vật liệu

Nhôm

Ứng dụng

Hình ảnh

Description
  • Thông thường được dùng để làm cửa cấp gió thải hoặc cấp gió tươi.
  • Vị trí lắp đặt trên tường hoặc trên đường ống gió, dùng để chống mưa hắc vào trong.
  • Có thể gắn thêm phin lọc gió hoặc lưới chắn côn trùng.

VẬT LIỆU- MÀU SẮC:

– Cánh (lá), khung được làm bằng nhôm định hình nhẹ nhưng rất chắc chắn.

– Màu trắng sơn tĩnh điện mã màu tiêu chuẩn FF160/9005/C5. Những màu sắc theo yêu cầu khách hàng thì phải thông báo khi đặt hàng.

1. Thông số vật lý:







 Loại cửa Độ dày KT Cổ KT MẶT  KT Box gió  KT

Tường

  KT mặt
Khung Lá W x H W x H










WL











1.2mm











1.0mm

  140×140  200×200
340×140 400×200  W + 10  W + 20  W + 60
500×200 560×260  H + 10  H + 20  H + 60
940×540 1000×600
1140×340 1200×400
  • Ghi chú: Khoảng cách từ cuối lá này đến cuối lá kia là (45-50mm), khoảng cách này có thể điều chỉnhlớn hay nhỏ tùy theo nhu cầu thay đổi lưu lượng thoát ra của miệng gió.

2. Thông số kỹ thuật:



KT bề mặt (mm) Vận tốc không khí ra khỏi miệng gió (m/s)
Diện tích (m2) 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
 300×150 (0.045) Tiết diện (m2) 0.014 0.014 0.014 0.014 0.014 0.014 0.014 0.014 0.014 0.014
 Lưu lượng (m3/h) 0.007 0.014 0.020 0.027 0.034 0.041 0.047 0.054 0.061 0.068
24 49 73 97 122 146 170 194 219 243
 300×200 (0.06) Tiết diện (m2) 0.021 0.021 0.021 0.021 0.021 0.021 0.021 0.021 0.021 0.021
 Lưu lượng (m3/h) 0.010 0.021 0.031 0.041 0.051 0.062 0.072 0.082 0.092 0.103
37 74 111 148 185 221 258 295 332 369
 400×150 (0.06) Tiết diện (m2) 0.019 0.019 0.019 0.019 0.019 0.019 0.019 0.019 0.019 0.019
 Lưu lượng (m3/h) 0.009 0.019 0.028 0.037 0.047 0.056 0.065 0.074 0.084 0.093
33 67 100 134 167 201 234 268 301 335
 400×200 (0.08) Tiết diện (m2) 0.029 0.029 0.029 0.029 0.029 0.029 0.029 0.029 0.029 0.029
 Lưu lượng (m3/h) 0.014 0.029 0.043 0.058 0.072 0.086 0.101 0.115 0.130 0.144
52 104 156 207 259 311 363 415 467 518
 400×300 (0.12) Tiết diện (m2) 0.051 0.051 0.051 0.051 0.051 0.051 0.051 0.051 0.051 0.051
 Lưu lượng (m3/h) 0.026 0.051 0.077 0.102 0.128 0.153 0.179 0.204 0.230 0.255
92 184 275 367 459 551 643 734 826 918
 500×200 (0.12) Tiết diện (m2) 0.058 0.058 0.058 0.058 0.058 0.058 0.058 0.058 0.058 0.058
 Lưu lượng (m3/h) 0.029 0.058 0.086 0.115 0.144 0.173 0.201 0.230 0.259 0.288
104 207 311 414 518 621 725 828 932 1035
 500×300 (0.15) Tiết diện (m2) 0.065 0.065 0.065 0.065 0.065 0.065 0.065 0.065 0.065 0.065
 Lưu lượng (m3/h) 0.033 0.065 0.098 0.130 0.163 0.195 0.228 0.260 0.293 0.325
117 234 351 468 585 702 819 936 1053 1170
