Miệng gió

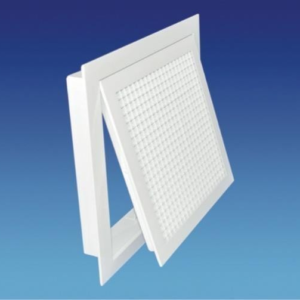

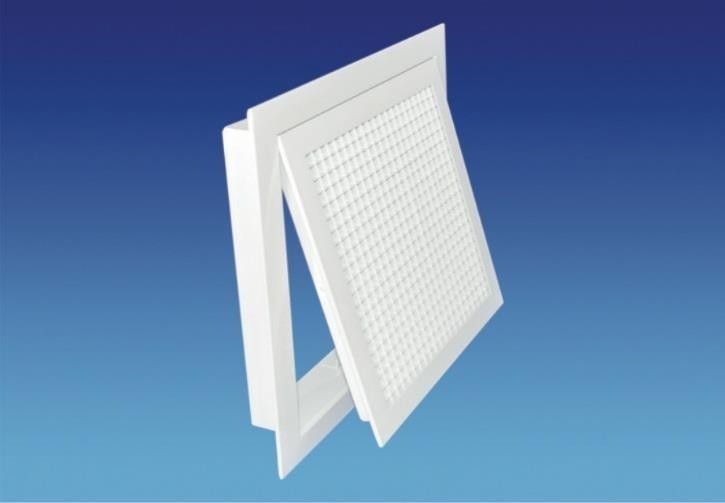

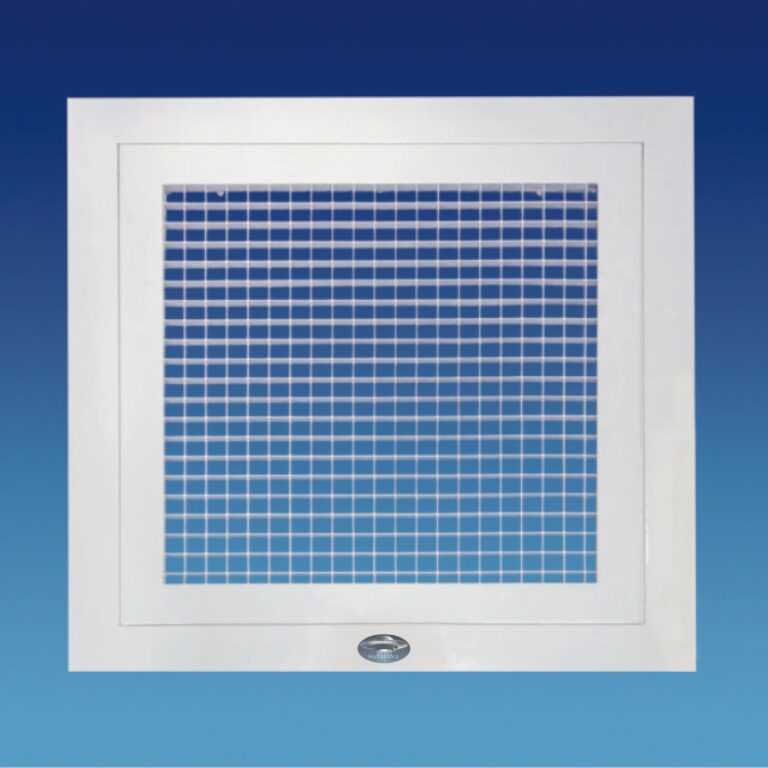

MIỆNG GIÓ SỌT TRỨNG THÁO LÕI

Mã sản phẩm

Mã đặt hàng

ST2011A

Vật liệu

Nhôm định hình

Ứng dụng

Hình ảnh

Description
  • Thôngthường được dùng để làm cửa hút gió cấp, thải hành lang,
  • Vịtrí lắp đặt trên trần
  • Cóthể gắn thêm van điều chỉnh lưu lượng gió(OBD), lưới lọc bụi.

VẬT LIỆU- MÀU SẮC:

– Cánh (lá), khung được làm bằng nhôm định hình nhẹ nhưng rất chắc chắn.

  • Màu trắng sơn tĩnh điện mã màu tiêu chuẩn. Những màu sắc theo yêu cầu khách hàng thì phải thông báokhi đặt hàng.
  • Khi kích thước miệng gió lớn có thể chia làm nhiều modum ghép lại với nhau, trường hợp kích thước từ600 trở lên sẽ có cây ngăn gia cường tăng cứng.

 1. Thông số kỹ thuật:

KT bề mặt (mm) Vận tốc không khí ra khỏi miệng gió (m/s)
Diện tích (m2) 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5




150×150 (0.023)

 Tiết diện (m2) 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013
 Lưu lượng (m3/h) 0.006 0.013 0.019 0.025 0.032 0.038 0.044 0.051 0.057 0.063
23 46 68 91 114 137 159 182 205 228
Khoảng cách (m)  2.1  4.8  7.4  10.0  11.0  13.2  14.0  16.0  18.1  20.1
Độ ồn (dB) < 15 < 15 < 17 < 17 < 19 < 22 < 23 < 26 < 28 < 30




200×200 (0.04)

 Tiết diện (m2) 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022
 Lưu lượng (m3/h) 0.011 0.022 0.033 0.044 0.055 0.066 0.077 0.088 0.099 0.110
40 79 119 158 198 238 277 317 356 396
Khoảng cách (m) 2.0 4.5 4.9 9.3 10.3 12.3 13.0 15.0 16.9 18.7
Độ ồn (dB) < 16 < 17 < 19 < 21 < 21 < 25 < 25 < 30 < 32 < 35




250×250 (0.063)

 Tiết diện (m2) 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035
 Lưu lượng (m3/h) 0.017 0.035 0.052 0.069 0.087 0.104 0.121 0.139 0.156 0.173
62 125 187 249 312 374 437 499 561 624
Khoảng cách (m)  2.2  2.2  2.2  2.2  2.2  2.2  2.2  2.2  2.2  2.2
Độ ồn (dB) < 17 < 19 < 20 < 23 < 24 < 27 < 30 < 31 < 35 < 37






300×300 (0.09)

 Tiết diện (m2) 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050
 Lưu lượng (m3/h) 0.025 0.050 0.074 0.099 0.124 0.149 0.173 0.198 0.223 0.248
89 178 267 356 446 535 624 713 802 891
Khoảng cách (m) 2.2 5.0 7.8 10.4 11.5 13.8 14.6 16.7 18.9 20.0
Độ ồn (dB) < 22 < 22 < 26 < 29 < 31 < 35 < 38 < 41 < 43 < 43

2. Thông số kỹ thuật:



KT bề mặt (mm) Vận tốc không khí ra khỏi miệng gió (m/s)
Diện tích (m2) 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5




150×150 (0.023)

 Tiết diện (m2) 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013
 Lưu lượng (m3/h) 0.006 0.013 0.019 0.025 0.032 0.038 0.044 0.051 0.057 0.063
23 46 68 91 114 137 159 182 205 228
Khoảng cách (m)  2.1  4.8  7.4  10.0  11.0  13.2  14.0  16.0  18.1  20.1
Độ ồn (dB) < 15 < 15 < 17 < 17 < 19 < 22 < 23 < 26 < 28 < 30




200×200 (0.04)

 Tiết diện (m2) 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022
 Lưu lượng (m3/h) 0.011 0.022 0.033 0.044 0.055 0.066 0.077 0.088 0.099 0.110
40 79 119 158 198 238 277 317 356 396
Khoảng cách (m) 2.0 4.5 4.9 9.3 10.3 12.3 13.0 15.0 16.9 18.7
Độ ồn (dB) < 16 < 17 < 19 < 21 < 21 < 25 < 25 < 30 < 32 < 35




250×250 (0.063)

 Tiết diện (m2) 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035
 Lưu lượng (m3/h) 0.017 0.035 0.052 0.069 0.087 0.104 0.121 0.139 0.156 0.173
62 125 187 249 312 374 437 499 561 624
Khoảng cách (m)  2.2  2.2  2.2  2.2  2.2  2.2  2.2  2.2  2.2  2.2
Độ ồn (dB) < 17 < 19 < 20 < 23 < 24 < 27 < 30 < 31 < 35 < 37






300×300 (0.09)

 Tiết diện (m2) 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050
 Lưu lượng (m3/h) 0.025 0.050 0.074 0.099 0.124 0.149 0.173 0.198 0.223 0.248
89 178 267 356 446 535 624 713 802 891
Khoảng cách (m) 2.2 5.0 7.8 10.4 11.5 13.8 14.6 16.7 18.9 20.0
Độ ồn (dB) < 22 < 22 < 26 < 29 < 31 < 35 < 38 < 41 < 43 < 43
